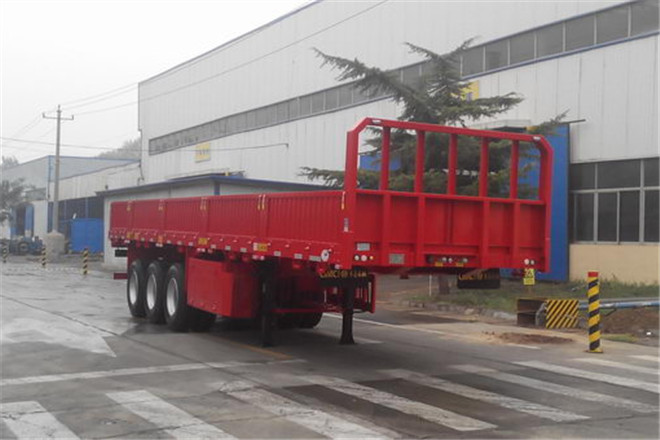

中集東岳CSQ9401D半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9401D | ||
| 車身長度 | 11500,11000,10500mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 2900,2700mm | ||
| 整備質量 | 5500kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1980,-/1680mm | ||
| 彈簧片數 | -/-/-/- | ||
| 軸數 | 3 | ||
| 軸距 | 5500+1310+1310,5300+1310+1310,5100+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/17,-/15° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規(guī)格 | 11.00R20 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 該車為直梁結構,貨箱可選裝側面樣式,每邊開扇數可選5開扇,3對開扇;側面欄板可選裝豎瓦楞,橫瓦楞,方管平板,鍍鋅板,鋁合金板,方管十字花樣式;立柱可選內插和外插及隱形鎖桿樣式,大梁結構可選沖孔或不沖孔;選裝前檔板結構及后部樣式;側,前,后部樣式可任意組合,因選裝引起的質量變化在3%內;車輛的長度/軸距/后懸(mm)對應關系為:11500/5500+1310+1310/1980,11000/5300+1310+1310/1980,11000/5300+1310+1310/1680,10500/5100+1310+1310/1680;ABS系統(tǒng)廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(tǒng)(中國)有限公司,型號為XH-GQ4S2M-E01,CM2XL-4S/2M,400500XXX0;側,后防護欄材料均為Q235或鋁合金材質,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×50mm,離地高度為500mm。 | ||
