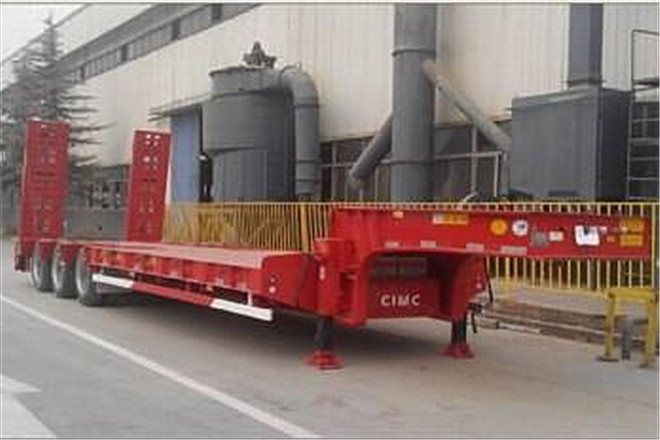

中集東岳CSQ9405TDP低平板半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9405TDP | ||
| 車身長度 | 13740,13000,12500mm | ||
| 車身寬度 | 3000,2800mm | ||
| 車身高度 | 3500,3350,3200,2900,1650mm | ||
| 整備質量 | 7000kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1800,-/1620,-/1500mm | ||
| 彈簧片數 | -/10/10/10,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 7880+1310+1310,7760+1310+1310,7580+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 2240/2240/2240,2180/2180/2180mm | ||
| 接近離去角 | -/18° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 8.25R20 14PR,8.25R20 16PR,245/70R17.5 16PR | ||
| 備注 | |||
| 備注 | 該車僅可運輸不可拆解物體,鵝頸部分寬度的尺寸為1460mm。不選裝爬梯時的高度為1650mm;鵝頸部分不允許承載貨物,輪胎不外露時貨臺離地高度為1050mm,1150mm,輪胎外露時貨臺離地高度為950m,900mm,選裝前部樣式及后部結構;選裝側防護樣式;選裝液壓爬梯及單簧爬梯,雙簧爬梯,三簧爬梯;因選裝引起的質量變化在3%內.車輛的長度/軸距/后懸的對應關系為:13740/7580+1310+1310/1800,13000/7880+1310+1310/1500,12500/7580+1310+1310/1800,12500/7760+1310+1310/1620,12500/7880+1310+1310/1500;ABS系統廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司;威伯科汽車電子控制系統(中國)有限公司,型號為XH-GQ4S2M-E01;CM2XL-4S/2M,400500XXX0;側防護欄材料均為Q235,連接方式側面為螺栓連接,后部車身結構替代后防護欄,材料為Q235,與車架焊接,離地高度為400mm。 | ||
