徐工JP32舉高噴射消防車
配置參數
| ??基本信息 | |||
| 公告型號 | JP32 | ||
車型介紹
一、行駛狀態主要技術參數

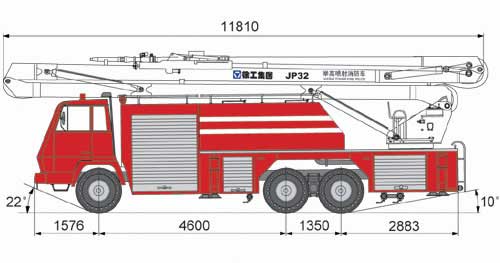

1.尺寸參數
(1)整機全長：11810
(2)整機總高：3995
(3)整機總寬：2490
(4)軸距：1軸-2軸：4600
2軸-3軸：1350
(5)輪距：前軸：1935
中后軸：1800
2.重量參數
(1)滅火劑額定裝載質量
水：4000
泡沫液：3200
(2)整備質量：21150
前軸：5070
雙后軸：16080
(3)滿載質量：28500
前軸：6700
雙后軸：21800
3.行駛參數
(1)最高車速( km/h)：≥90

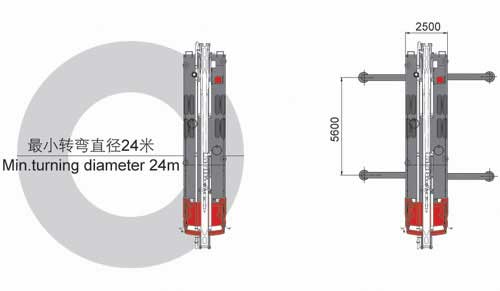

(2)最小轉彎直徑：≤24
(3)接近角(°)：≥22
(4)離去角(°)：≥10
(5)制動距離(車速為30Km／h)(m)：≤10
(6)最小離地間隙：314
(7)最大爬坡度(%)：≥25%
二、作業狀態主要技術參數
1.主要性能參數
(1)額定工作高度：32
(2)最大工作幅度：19
(3)支腿跨距(縱x橫)(m)：5.6×4.8
(4)變幅范圍(°)：
一節臂與水平夾角：0～80°
二節臂與一節臂夾角：0～140°
三節臂與二節臂夾角：0～210°
2.工作速度
(1)臂架動作時間(S)：≤140
(2)支腿展開時間(S)：≤40
(3)回轉速度(r／min)：0～1
3.消防性能
(1)消防泵額定流量(L／s)：50
(2)消防泵額定壓力(MPa)：1.5
(3)消防炮
水炮額定射程：≥65
水炮額定流量(L／s)：50
水炮額定壓力(MPa)：≤1.0
泡沫炮額定射程：≥55
泡沫炮額定流量(L／s)：48
泡沫炮額定壓力(MPa)：≤1.0
炮頭擺動范圍上下：-135°～0°左右：±107°
